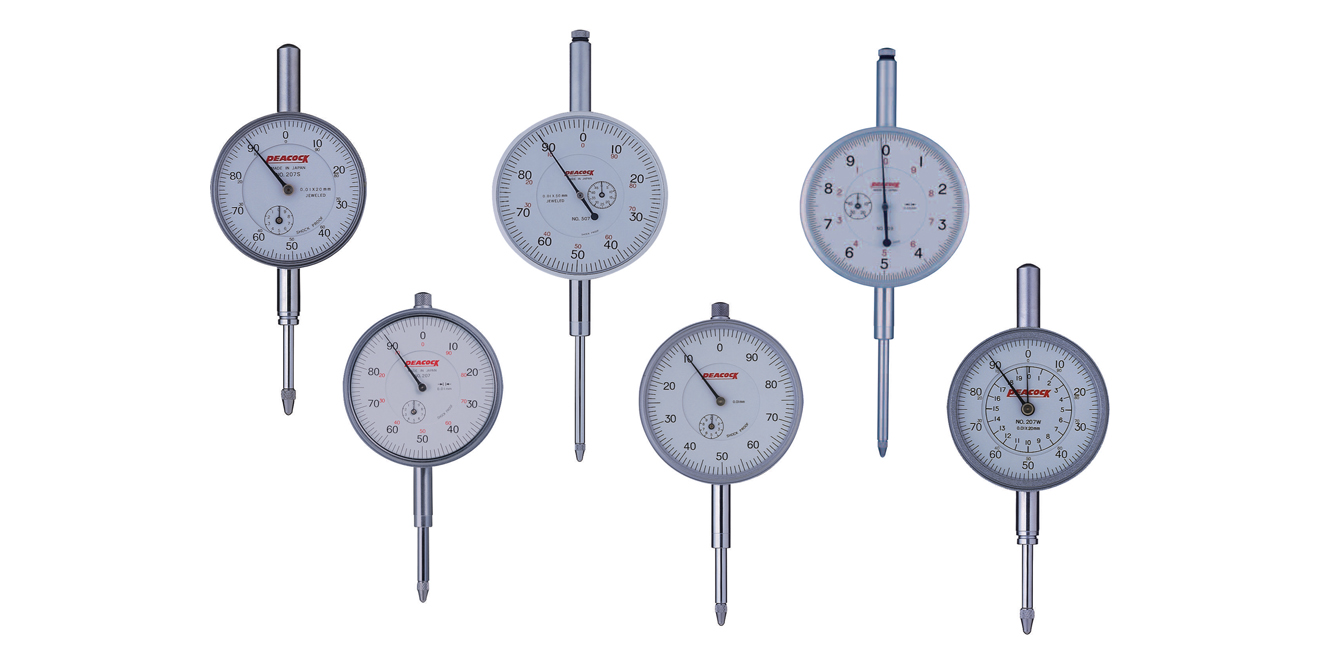

大量程针盘式指示表
大量程表
  • 型号207
  • 产地日本·Peacock
生成PDF下载
用途
  • 分度值为0.01mm，0.05mm，0.1mm大量程针盘式指示表，提供大行程的测量
  • 主要用于测量大型制件的尺寸、形状、位置误差等
特点
  • 表框内安装有O形圈，增强了防油性能
  • 材料为SK淬火钢，强化硬度，坚固耐用
  • 防震机构可防止齿轮因突入其来的冲击而损坏

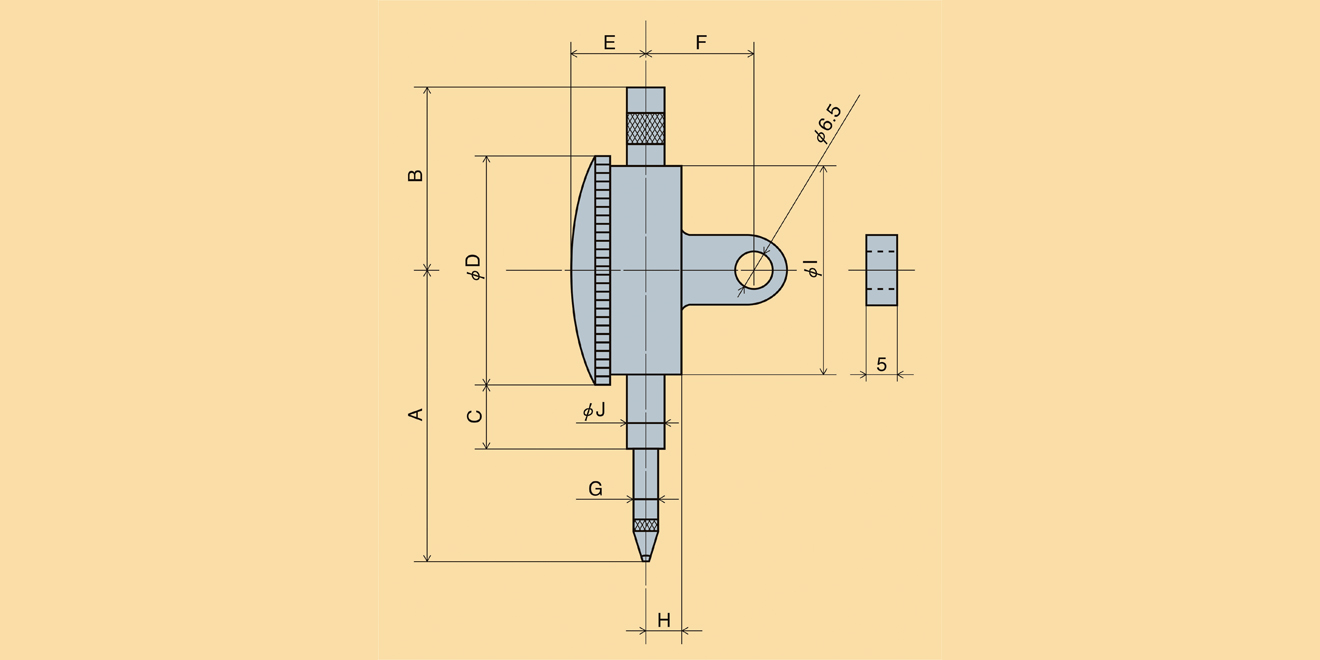

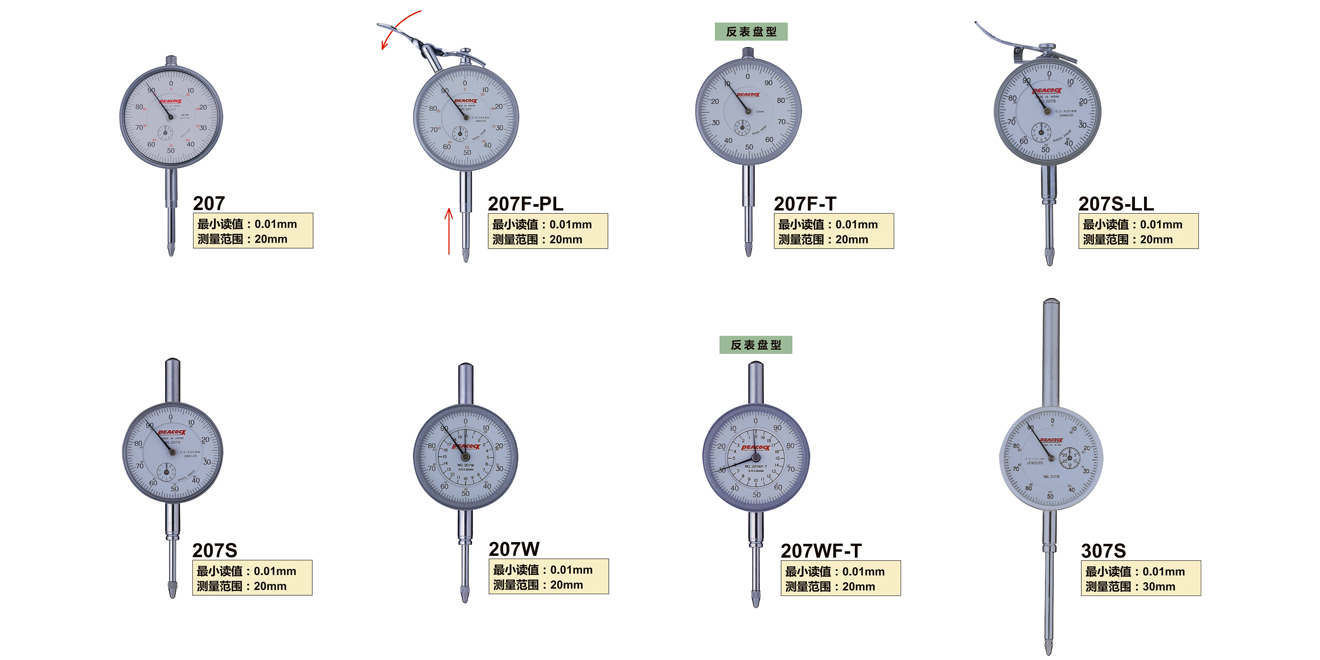

型号 最小读值 测定范围 指示误差（um） 测定压力 外观尺寸
mm mm 邻接误差 全测定范围 （N）以下 A B D J
207 0.01 20 10 ±20 2.0 90 41 66.5 8
20F7-PL 0.01 20 10 ±20 90 41 66.5 8
207F-T 0.01 20 10 ±20 90 41 66.5 8
207S-LL 0.01 20 10 ±20 75 50.5 53 8
207S 0.01 20 10 ±20 75 50.5 53 8
207W 0.01 20 10 ±20 75 50.5 55 8
207WF-T 0.01 20 10 ±20 75 50.5 55 8

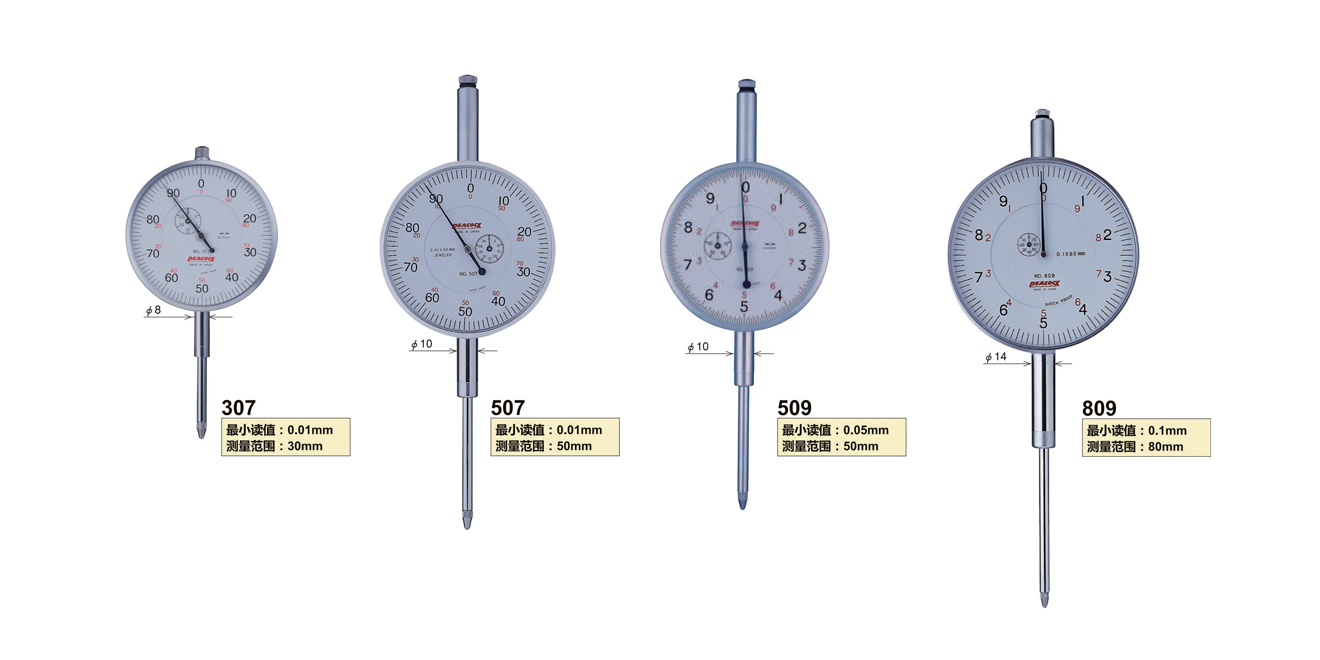

307S 0.01 30 14 ±25 2.2 107 89 57 8
307 0.01 30 14 ±25 102 46 75.5 8
507 0.01 50 15 ±35 2.5 128 81.5 81.5 10
509 0.05 50 30 ±100 128 94.5 81.5 10
809 0.1 80 30 ±100 201.5 86.5 112 14
