| 用途 |
|
| 特点 |
|

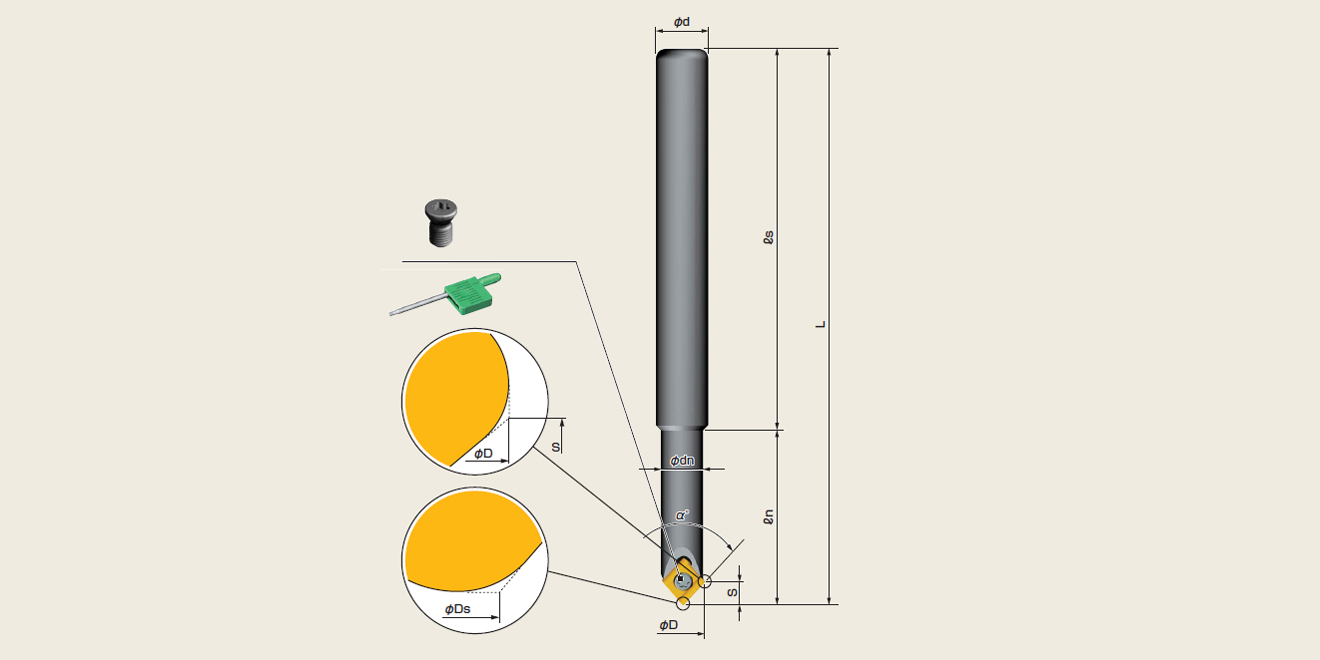

| 型号 | 刃数 | 尺寸（mm） | α° | 加工能力（mm） | Z值补偿 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φD | φDs | φd | φdn | L | ls | ln | S | 刃长X | 刃长Z | |||||
| SCM1045C | 1 | 9.0 | 0.58 | 10 | 8 | 105 | 72 | 33 | 4.38 | 4.2 | 4.2 | 90° | φ0.6-φ8.6 | +0.2 |
| SCM1045CL | 1 | 9.0 | 0.58 | 10 | 8 | 165 | 132 | 33 | 4.38 | 4.2 | 4.2 | 90° | φ0.6-φ8.6 | +0.2 |
※标准配备不含刀片，请另外购买
※标准配备含夹紧螺钉和扳手

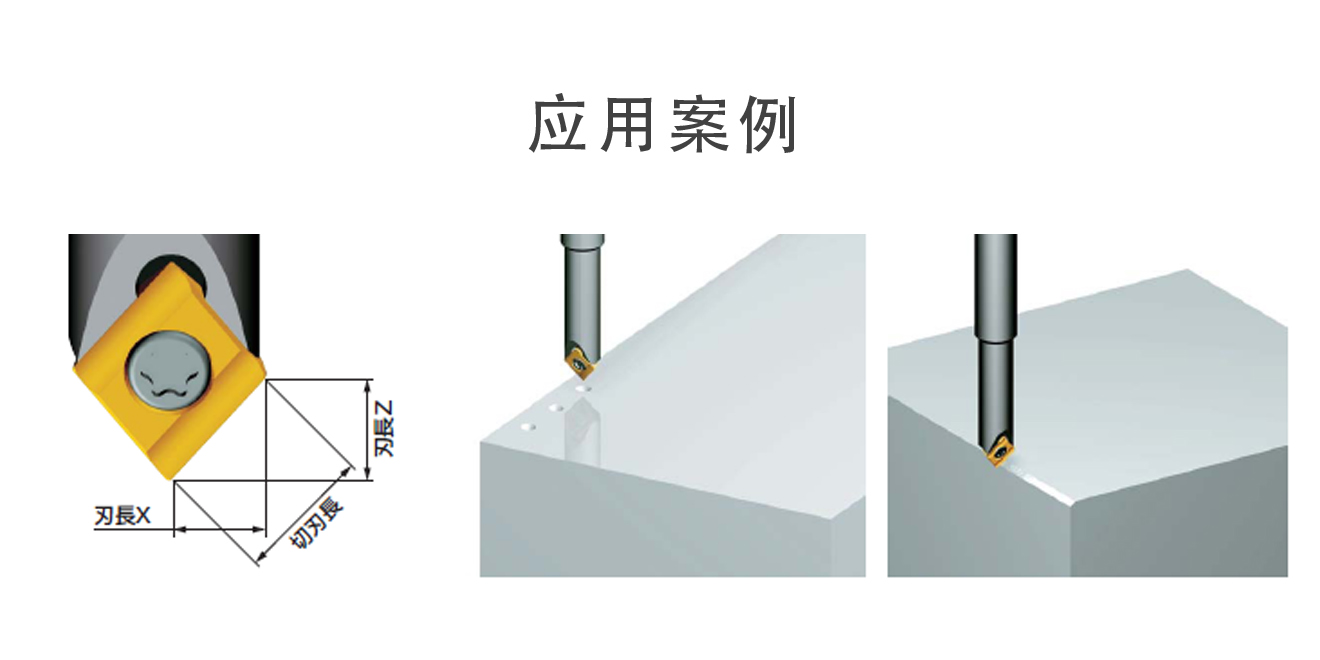

定位加工
| 材质 | 进刀量（fz） | 切削速度（m/min） | 旋转数（r.p.m.） | 切削液 | 推荐刀片 |
|---|---|---|---|---|---|
| 普通钢 | 0.05-0.08 | 50-100 | 2000 | YES |
C22GUXT AC16N |
| 合金钢 | 0.05-0.08 | 50-100 | 2000 | YES | |
| 淬火钢HRC~45 | 0.05-0.08 | 50-100 | 2000 | YES | |
| 淬火钢HRC45~65 | - | - | - | - | - |
| 不锈钢 | 0.05-0.08 | 50-100 | 2000 | YES |
C22GUXT AC16N |
| 铸铁 | 0.05-0.08 | 50-100 | 3000 | NO |
C22GUXT NK1010 |
| 树脂 | 0.05-0.1 | 50-100 | 3500 | YES | |
| 铝合金 | 0.05-0.1 | 50-100 | 3500 | YES | |
| 钛合金镍合金 | - | - | -- | - | - |
倒角加工
| 材质 | 进刀量（fz） | 切削速度（m/min） | 旋转数（r.p.m.） | 切削液 | 推荐刀片 |
|---|---|---|---|---|---|
| 普通钢 | 0.1-0.15 | 50-100 | 2000 | YES |
C22GUXT AC16N |
| 合金钢 | 0.1-0.15 | 50-100 | 2000 | YES | |
| 淬火钢HRC~45 | 0.1-0.15 | 50-100 | 2000 | YES | |
| 淬火钢HRC45~65 | - | - | - | - | - |
| 不锈钢 | 0.1-0.15 | 50-100 | 2000 | YES |
C22GUXT AC16N |
| 铸铁 | 0.1-0.15 | 50-100 | 3000 | NO |
C22GUXT NK1010 |
| 树脂 | 0.1-0.15 | 50-100 | 4000 | YES | |
| 铝合金 | 0.1-0.15 | 50-100 | 4000 | YES | |
| 钛合金镍合金 | - | - | -- | - | - |
※定位加工条件，只在操作Z轴的锥孔加工时才适用
※请根据工件形状，夹具状态，倒角量的大小和切刃位置来调节加工条件。倒角量大时，请尽量降低加工条件
适配刀片
| 图片 | 型号 | 材质类型 | 使用角数 | 标准包装 |
|---|---|---|---|---|
 |
C22GUX | NK1010 | 2 | 12pcs/盒 |
| NK2020 | ||||
| NK3030 | ||||
| NK5050 | ||||
| NK6060 | ||||
| NK8080 | ||||
| C22GUXF | AC16N | |||
| C22GUXT |
※定位加工的尖端部分因为特殊的尖端形状而不能完全成为顶角
