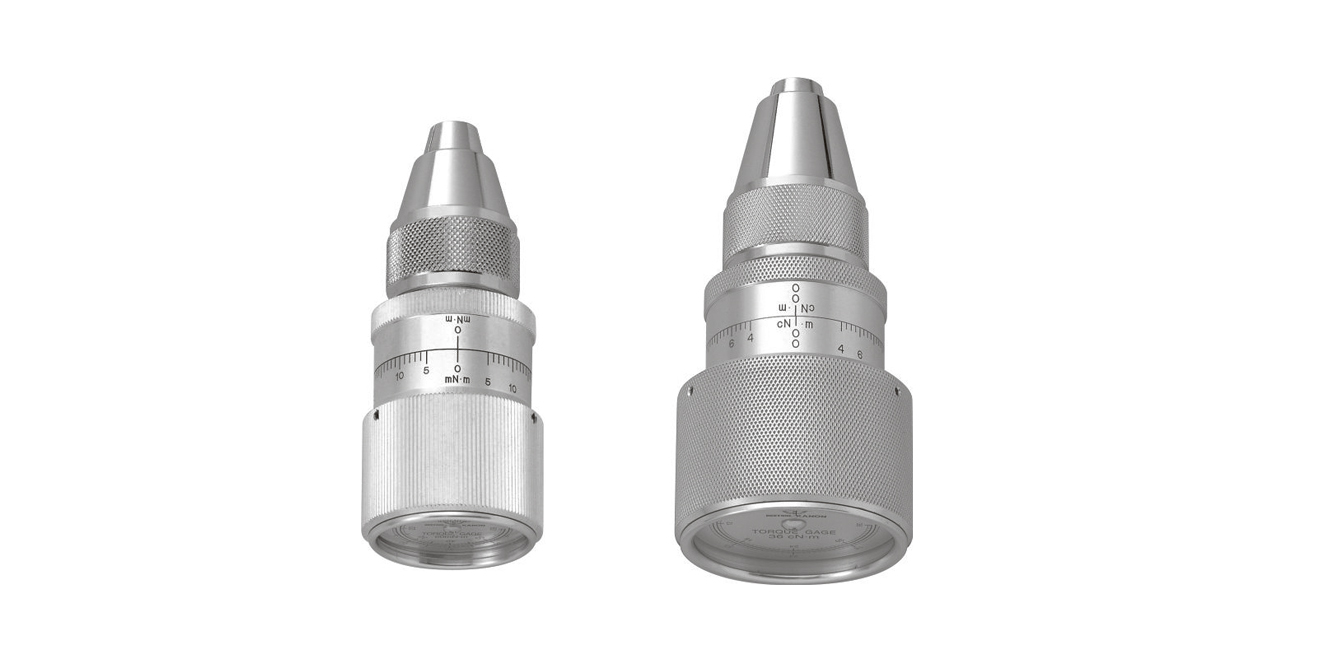

扭力计
  • 型号SGK
  • 产地日本·Kanon
生成PDF下载
特点
  • 设计小巧，重量轻，方便携带
  • 三爪夹具设计，可以牢固的夹持圆形或方形物体，提供高精度的扭矩值
  • 滚花便于抓握
  • 阶梯式刻度面结构有助于防止划伤
  • 可以顺时针，逆时针测量
  • 侧面和正面都有刻度，两个位置的结果相同

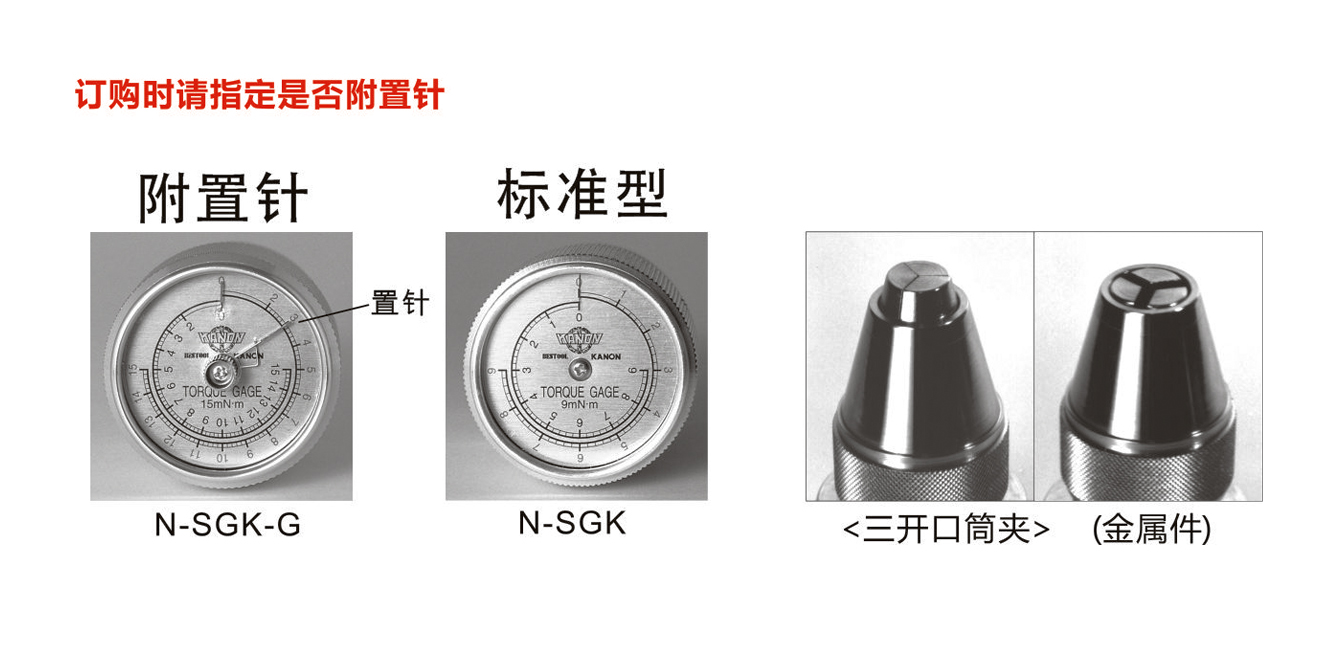

  • SGK 是标准型，SGK-G是置针型，订购时需注明
  • 精度保证︰±3%
用途
  • 适合准确检查测量非常低的扭矩值，用于测量和拧紧超精密机器和电子设备中的微小扭矩

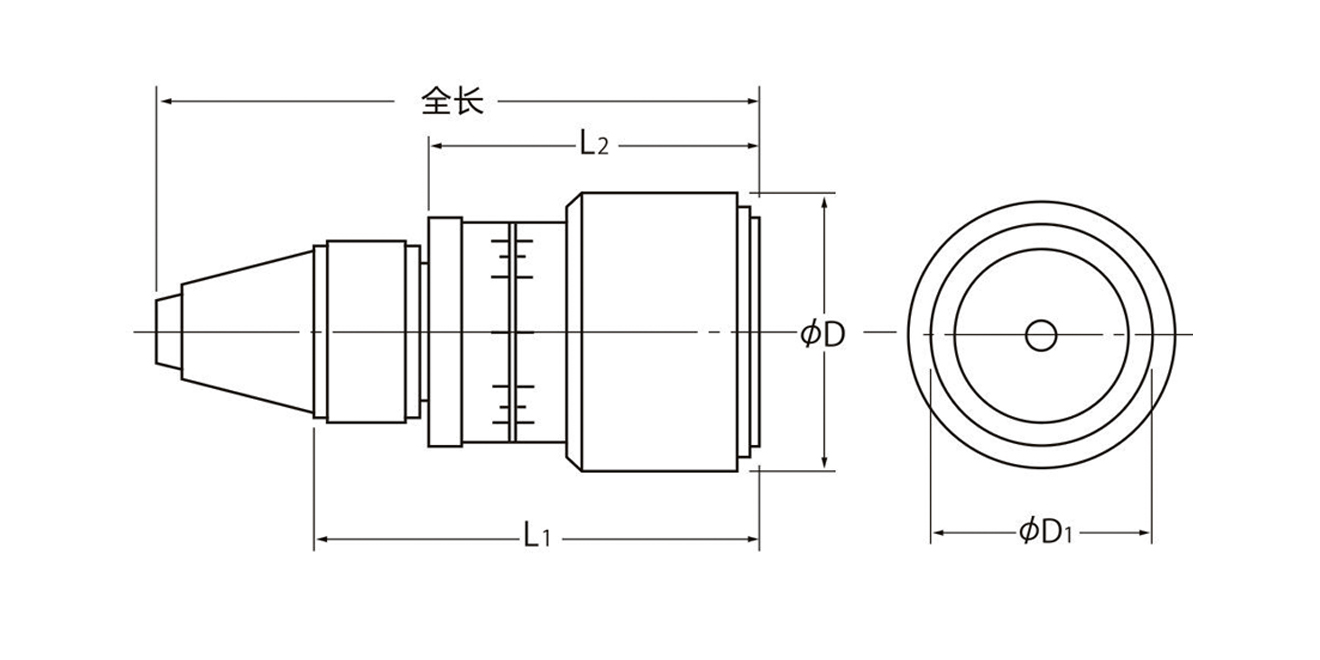

单位：mm

型号 调整范围 最小读值 型号 调整范围 最小读值 表盘直径 全长 握持直径 头部尺寸
公制 gf· cm/Kgf· cm 牛顿 mN· m/cN· m φmm mm φD1 L1 L2
90（I）SGK 10-90gf· cm 2gf· cm MN9SGK 1-9mN· m 0.2mN· m 1-6.5 106 43 81 57.5
150（I）SGK 20-150“ 2“ MN15SGK 2-15“ 0.2“
300（I）SGK 40-300“ 5“ MN30SGK 4-30“ 0.5“
600（I）SGK 50-600“ 10“ MN60SGK 5-60“ 1“
1200（I）SGK 100-1200“ 20“ MN120SGK 10-120“ 2“
2400（I）SGK 200-2400“ 50“ MN240SGK 20-240“ 5“
1.5（II）SGK 0.1-1.5Kgf· cm 0.02Kgf· cm CN15SGK 1-15cN· m 0.2cN· m 1-8.5 134 63 100 73
2.4（II）SGK 0.2-2.4“ 0.02“ CN24SGK 2-24“ 0.2“
3.6（II）SGK 0.4-3.6“ 0.05“ CN36SGK 4-36“ 0.5“
6（II）SGK 0.5-6“ 0.1“ CN60SGK 5-60“ 1“
9（II）SGK 1-9“ 0.2“ CN90SGK 10-90“ 2“
15（II）SGK 1-15“ 0.2“ CN150SGK 10-150“ 2“
