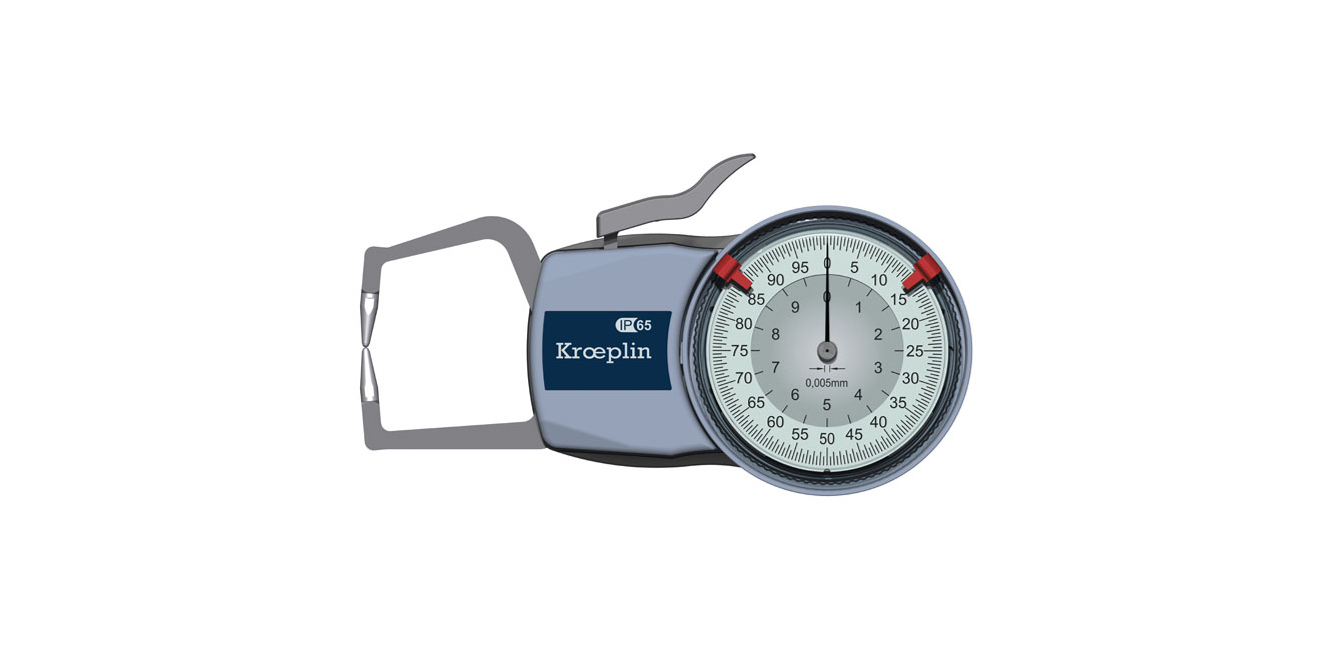

机械式外测卡规
  • 型号D110
  • 产地德国·Kroeplin
生成PDF下载
特点
  • 质量证书，可靠的重复性
  • IP65，优化的测力，准确的测量，符合人体工程学设计
  • 刻度排列合理具方便读数。刻度从0.005mm起，公差标记读取方便
  • 所有机械卡规可提供“英制式”
  • 测头主要是硬质合金材质，不同的应用采用不同的测量程序和测头
  • 有绝对测量和相对测量
用途
  • 用于测量外圆直径、外圆槽及其它不易测量的外尺寸



型号 K110 D110 K110S D100S K220 D220 K220S D220S K330 D330S
量程Mes 10 10 10 10 20 20 20 20 30 30
测量范围Meb 0-10 0-10 0-10 0-10 0-20 0-20 0-20 0-20 0-30 0-30
显示范围Azb 0-10.5 0-10.5 0-10.5 0-10.5 0-20.5 0-20.5 0-20.5 0-20.5 0-30.5 0-30.5
刻度Skw 0.005 0.005 0.005 0.005 0.01 0.01 0.01 0.01 0.02 0.02
允许误差G 0.015 0.015 0.015 0.015 0.03 0.03 0.03 0.03 0.04 0.04
重复性极限r 0.005 0.005 0.005 0.005 0.01 0.01 0.01 0.01 0.02 0.02
测力min 0.8 0.8 0.8 0.8 1.1 1.1 1.1 1.1 0.9 0.9
测力max 1.2 1.2 1.2 1.2 1.6 1.6 1.6 1.6 1.6 1.6
重量 240 170 240 170 280 210 280 210 430 430
防护等级 IP67 IP65 IP67 IP65 IP67 IP65 IP67 IP65 IP67 IP67
可动测点Hb 19.1 19.1 18.8 18.8 24.7 24.7 24.7 24.7 30 30
固定测点Hf 18.6 18.6 18.5 18.5 24.6 24.6 24.6 24.6 30 30
测头类型 球形φ1.5 球形φ1.5 楔形R0.4 楔形R0.4 球形φ1.5 球形φ1.5 楔形R0.4 楔形R0.4 球形φ3 楔形R0.75
最大测量深度L 35 35 35 35 85 85 85 85 116 116
电子式E 机械式M E M E M E M E M E E
木箱 1732-45 1732-45 1732-45 1732-45 1732-45 1732-45 1732-45 1732-45 1732-51 1732-51
