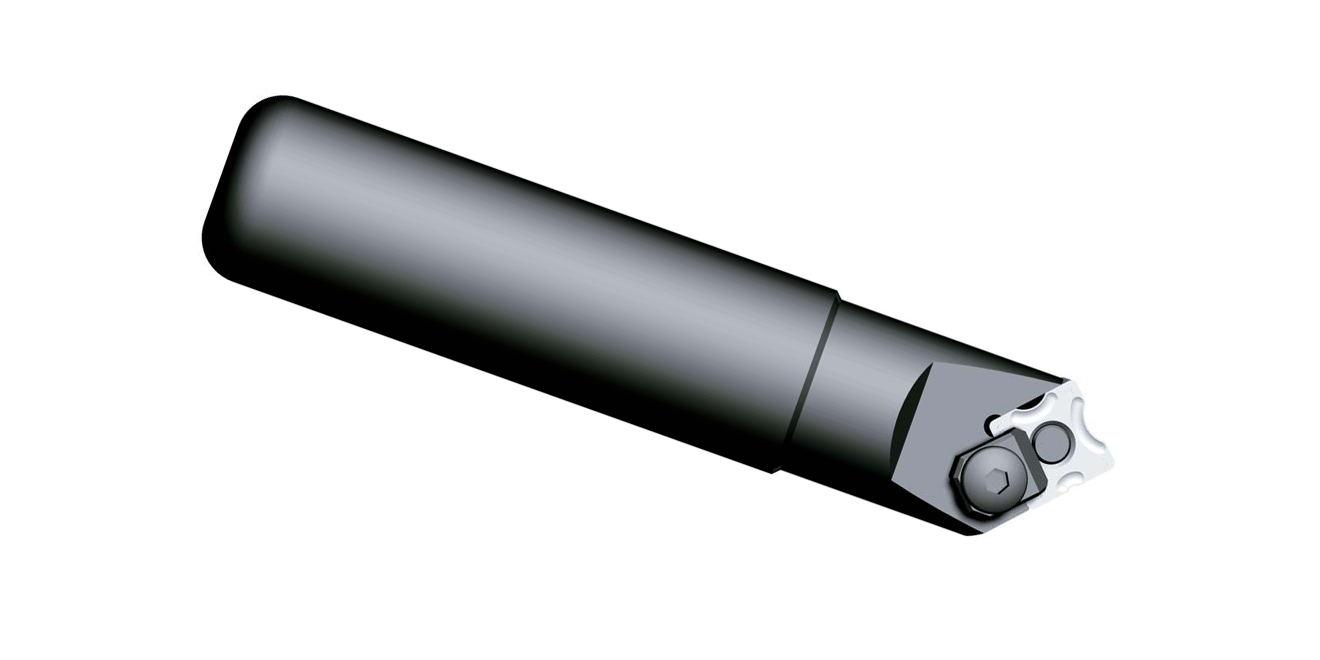

| 型号 | 刃数 | 尺寸（mm） | |||||
|---|---|---|---|---|---|---|---|

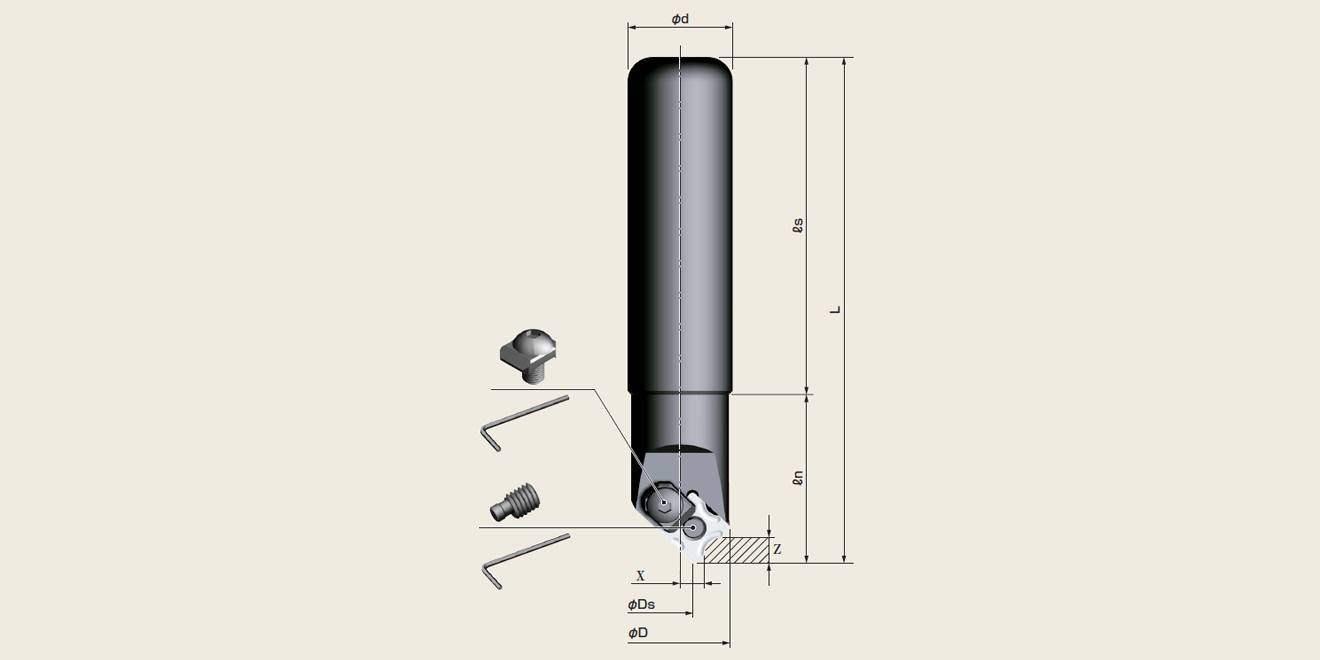

| φD | φDs | φd | L | ls | ln | ||
| NK20-05R | 1 | 25 | 8.4 | 20 | 120 | 80 | 40 |
| NK25-05R | 1 | 25 | 8.4 | 25 | 120 | 80 | 40 |
※标准配备不含刀片，请另外购买
※标准配备含夹紧螺钉和扳手
R0.5-R5倒角数值设定表
| 加工R | X轴位置（mm） | Z轴位置（mm） |
|---|---|---|
| R0.5 | 8.05 | 4.42 |
| R0.75 | 7.93 | 4.55 |
| R1 | 7.80 | 4.67 |
| R1.5 | 7.55 | 4.92 |
| R2 | 7.30 | 5.17 |
| R2.5 | 7.06 | 5.42 |
| R3 | 6.81 | 5.67 |
| R3.5 | 6.56 | 5.91 |
| R4 | 6.31 | 6.16 |
| R4.5 | 6.06 | 6.41 |
| R5 | 5.82 | 6.66 |
※数值可能会出现一些误差，敬请谅解
本体（R-Special 标准款，3枚刃）
| 型号 | 刃数 | 尺寸（mm） | |||||
|---|---|---|---|---|---|---|---|
| φD | φDs | φd | L | ls | ln | ||
| NK20-40R-3 | 3 | 56 | 39.3 | 20 | 115 | 85 | 30 |
| NK32-40R-3 | 3 | 56 | 39.3 | 32 | 115 | 85 | 30 |
※标准配备不含刀片，请另外购买
※标准配备含夹紧螺钉和扳手
R0.5-R5倒角数值设定表
| 加工R | X轴位置（mm） | Z轴位置（mm） |
|---|---|---|
| R0.5 | 23.54 | 4.42 |
| R0.75 | 23.42 | 4.54 |
| R1 | 23.29 | 4.66 |
| R1.5 | 23.04 | 4.91 |
| R2 | 22.79 | 5.16 |
| R2.5 | 22.54 | 5.41 |
| R3 | 22.29 | 5.66 |
| R3.5 | 22.04 | 5.91 |
| R4 | 21.78 | 6.16 |
| R4.5 | 21.53 | 6.41 |
| R5 | 21.28 | 6.65 |
※数值可能会出现一些误差，敬请谅解
R倒角加工
| 材质 | 进刀量（fz） | 切削速度（m/min） | Jr款（r.p.m.） | 3刃款（r.p.m.） | 切削液 | 推荐刀片 |
|---|---|---|---|---|---|---|
| 普通钢 | 0.1-0.2 | 100-250 | 2500 | 1500 | YES | NK2001 |
| 合金钢 | 0.1-0.2 | 100-250 | 2500 | 1500 | YES | |
| 淬火钢HRC~45 | 0.1-0.2 | 100-250 | 2500 | 1500 | YES | AC16N |
| 淬火钢HRC45~65 | - | - | - | - | - | |
| 不锈钢 | 0.1-0.2 | 150-200 | 1500 | 1200 | YES | AC16N |
| 铸铁 | 0.1-0.2 | 100-250 | 2500 | 1500 | NO | |
| 树脂 | 0.1-0.3 | 150-300 | 3000 | 2000 | YES | NK1010 |
| 铝合金 | 0.1-0.3 | 150-300 | 3000 | 200 | YES | |
| 钛合金镍合金 | - | - | - | - | - |
※请根据工作形状、夹持状态、倒角量的大小、切口位置来调节条件。倒角量大的时候请尽量降低条件进行加工
适配刀片
| 图片 | 型号 | 材质类型 | 使用角数 | 标准包装 |
|---|---|---|---|---|
 |
N43GXR8 | NK2001 | 8 |
3pcs/盒 或 12pcs/盒 |
| N43GXR8-1R | ||||
| N43GXR8-2R | ||||
| N43GXR8-3R | ||||
| N43GXR8-4R | ||||
| N43GXR8-5R(准) | ||||
 |
N43GXR | NK1010 | 4 | |
| N43GXR8 | NK2020 | 8 | ||
| N43GXR8-1R | ||||
| N43GXR8-2R | ||||
| N43GXR8-3R | ||||
| N43GXR8-4R | ||||
| N43GXR8-0.5R(准) | ||||
| N43GXR8-0.75R(准) | ||||
| N43GXR8-1.5R(准) | ||||
| N43GXR8-2.5R(准) | ||||
| N43GXR8-3.5R(准) | ||||
| N43GXR8-4.5R(准) | ||||
| N43GXR8-5R(准) | ||||
 |
N43GXR8 | AC16N | 8 | |
| N43GXR8-1R | ||||
| N43GXR8-2R | ||||
| N43GXR8-3R | ||||
| N43GXR8-4R | ||||
| N43GXR8-0.5R(准) | ||||
| N43GXR8-0.75R(准) | ||||
| N43GXR8-1.5R(准) | ||||
| N43GXR8-2.5R(准) | ||||
| N43GXR8-3.5R(准) | ||||
| N43GXR8-4.5R(准) | ||||
| N43GXR8-5R(准) |
※型号中带有“（准）”标记的指的是准规格，没有断屑槽
※N43GXR此型号外观形状独有，见配图
